圖文詳解

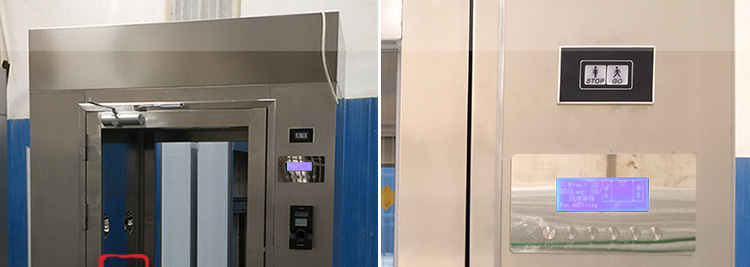

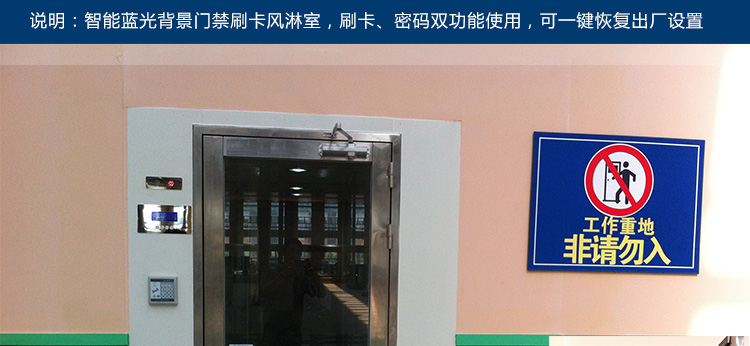

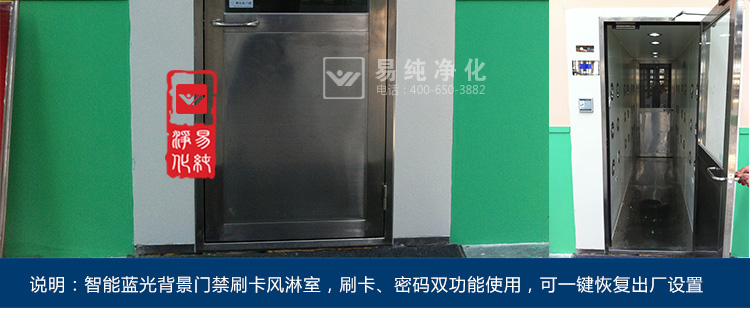

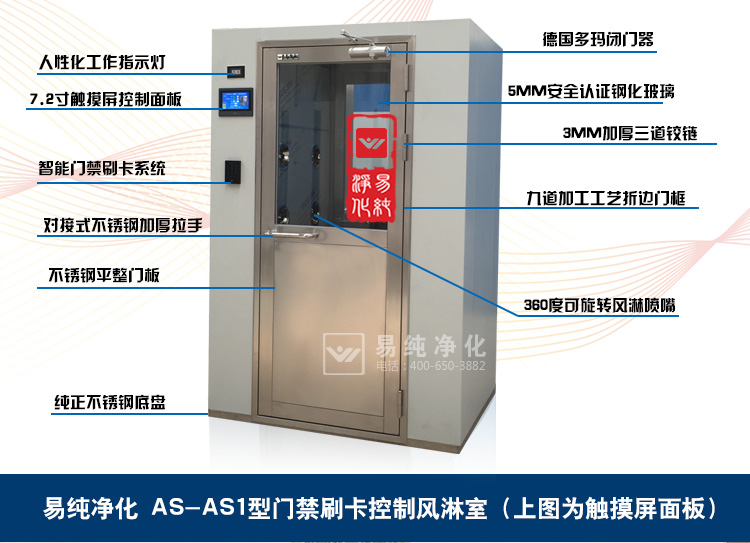

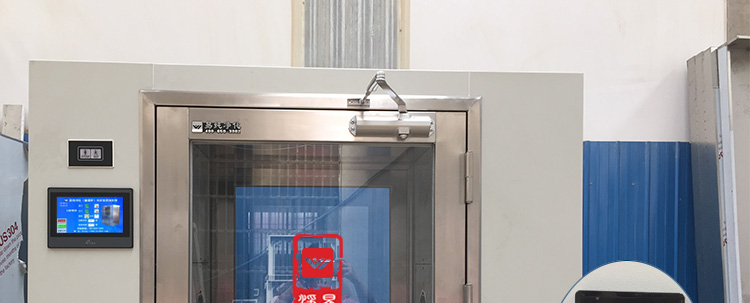

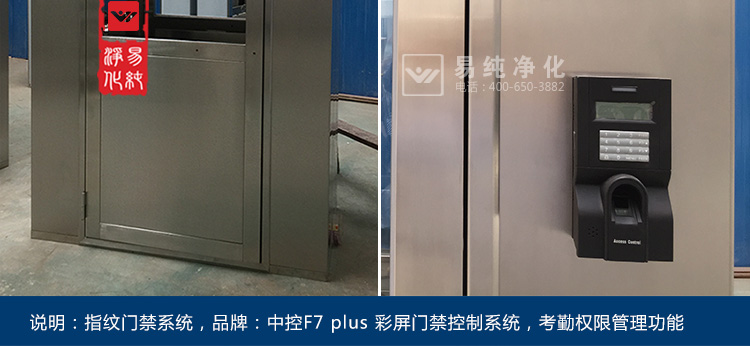

門禁刷卡控制風淋室，專門管理嚴格的車間設置的系統。本系統可有效管理車間內部人員的有效出入和考勤；可分別設置“密碼輸入”、“指紋考勤”、“刷卡進入”等形式。感應控制風淋室廣泛適用于保密性較高的風淋室車間外門，人員進入前需要進行刷卡等身份認證。工人出車間時不需要刷卡，只需要按動內部的彈跳單向開關即可實現內部解鎖。

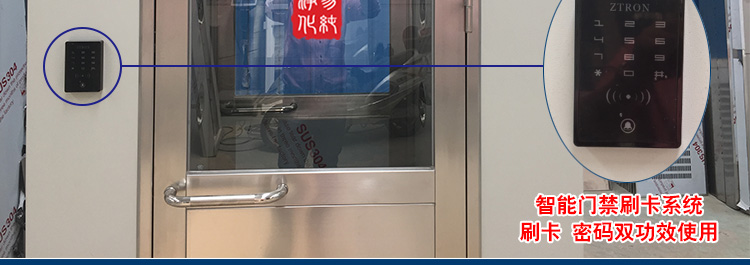

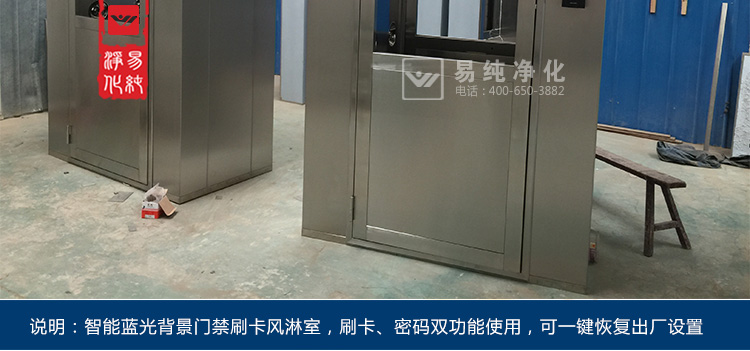

      此套門禁系統采用ID卡和IC卡，可實現和客戶公司原有門禁卡通用，并可隨時增加門禁卡數量，可隨時對新卡進行加磁或解除權限。門禁系統采用先進集成控制電器系統，如果忘記密碼或者磁卡丟失，可采用重置復位的功能。具體操作，將門禁系統后蓋取下，內有"reset"鍵，用螺絲刀或其它尖物抵住持續2-3秒鐘，密碼將重復為初始密碼（具體初始密碼請查看說明書）。

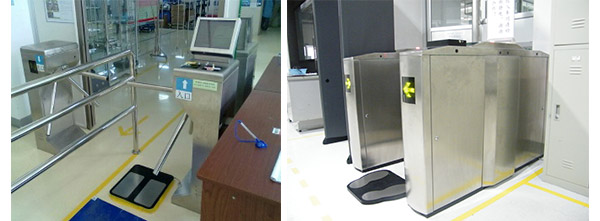

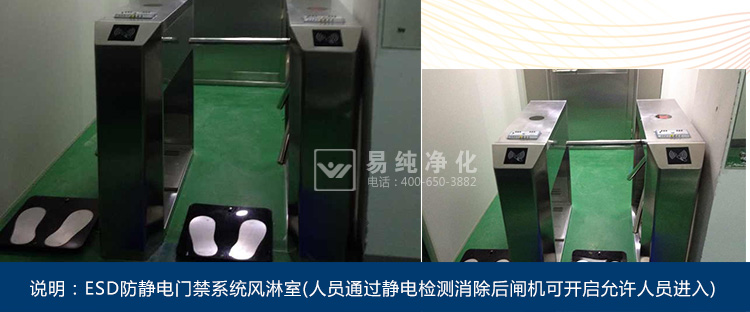

ESD防靜電門禁系統風淋室

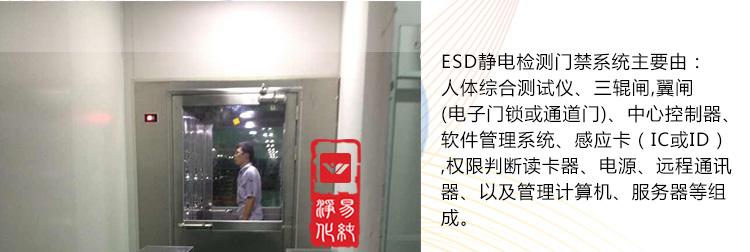

        ESD靜電檢測門禁系統主要由：人體綜合測試儀、三輥閘,翼閘(電子門鎖或通道門)、中心控制器、軟件管理系統、感應卡（IC或ID）,權限判斷讀卡器、電源、遠程通訊器、以及管理計算機、

服務器等組成。
ESD防靜電門禁系統結構特點：
人體綜合測試儀：是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構，根據中

心控制器的分組信號，可以對刷卡人進行手腳均測、只測手只測腳、不需ESD檢測等4種情況的操作。

三輥閘,翼渣,進入方向配置ESD檢測儀和感應讀卡器，刷卡和靜電檢測合格后可以通行一人。外出方向也配置感應讀卡器以供公司自行設定成雙向通道。出口閘機配置外出感應讀卡器，可設置

為刷卡外出，也可設置為自由外出。

中心控制器：保存員工資料，根據刷卡信號判定該員工是否允許通過，屬于哪種測試類型，并發送給靜電測試儀，再根據靜電測試儀的輸出信號，驅動三輥閘機構。

1 產品介紹
◇結構：整個產品外形板材采用304不銹鋼板材沖壓成型，防銹、堅固耐用，該設備使用簡單、無維護
◇ 閘桿長：500-800(mm)
◇ 閘桿轉向：單向、雙向（可選）
◇ 工作環境：室內、室外(最好架雨篷)

2 功能特點
1) 采用了獨特的不完全齒輪傳動系統，使閘機在零位鎖定、解鎖更加準確、可靠。
2) 整個系統運行平穩、噪音小、無機械沖擊。
3) 具有來電自檢功能，自動恢復在加鎖狀態。
4) 具有多種工作模式可供選擇，即可雙向讀卡，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行，且閘機工作模式可通過主板菜單進行設定。
5) 具有斷電落桿，通電手動上桿功能。
6) 具有485遠距離控制落桿、上桿功能，以滿足用戶的特殊需求及消防安全要求。
7) 具有統一、標準的對外電氣接口，可與各種讀寫設備相掛接，便于系統集成，并可通過管理計算機實現遠程控制與管理。
8) 可自動對通行方向的通行人數進行統計，并以直觀的LED（選裝）方式呈現給管理者，使管理者對某方向的通行人數了如指掌。
9) 具有明確的通行方向指示功能，以直觀的LED通行者指示可以通行還是禁止通行。
10) 具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板鍵盤進行設定。
11) 通過軟件設定，可限制場所內部的人員總數，以滿足一些特殊場合的特殊需求。
12) 具有自動復位功能。當讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可由管理人員自行設定。

3  主要技術參數
1）電源電壓：AC220V±10V ，50Hz
2）工作環境溫度：－15℃ ～ 60℃
3）相對濕度：小于95%，不凝露
4）最大通道寬600mm
5）通行速度：20人/分鐘（IC卡）
6）輸入接口： +12V電平信號或脈寬＞100ms的DC12V 脈沖信號,驅動電流＞10mA
7）通信接口： RS485電器標準,通信距離：≤1200米
5 適用范圍：
適用于單向或雙向控制人流的進出口通道。
◇車站、碼頭、旅游景點進出口通道
◇會展、游泳館等驗票通道
◇小區、工廠、企事業單位進出口考勤、門禁、消費管理
◇特殊通道控制

一、EDS防靜電管理控制系統
1.1 要求：控制進入車間人員及物料的防靜電
1.2 目的：靜電消除及檢測系統為有效的管理進入防靜電要求的車間人員，先為人體進行靜電消除，然后檢測，合格后進入車間，不合格者將不允許進行。
1.3 主要設備要求：
1）靜電消除設備：操作簡單，方便，占地面積小， 靜電消除快速有效。如不銹鋼靜電消除球、桌等。
2）靜電測試設備——靜電測試儀.要求用美國品牌DESCO,操作簡單。需要與閘機系統連接
管理。具體步驟見防靜電測試管理控制系統步驟。
要求觸摸式測試，不為按鍵或按鈕式，避免接觸不良或不經久用。
測試阻值符合歐規及美規標準，測試儀腳踏板應區分左右腳以符合國際規范。不能僅是一片金屬踏板供雙腳測試，成為雙腳中有任何一腳通過測試便算通過，以免測試漏洞造成靜電放電傷害。
靜電測試儀可以選擇明裝或暗裝保護。暗裝時，讀卡機能取代靜電測試儀，能LCD顯示手及左右腳鞋具測試通過與否。
靜電測試儀與刷卡機之間信號連接線為可拆式，方便靜電測試儀送檢時拆裝。
3) 閘機：類似于杭州地鐵雙開門閘機，不用軋輥型。要求能在圖示尺寸中安裝無干涉,與其它物體無干涉。需符合消防法規，遇緊急時斷電可自動落閘?？蓡蜗蚧螂p向通行并區分顯示方向
開閘時間：<0.2s；通行速度>50人/分；驅動電壓<24V

二、防靜電測試管理控制系統步驟：
1、進入員工首先進行靜電消除；
2、員工進入到靜電測試設備處進行測試；
3、當檢測結果允許進入，閘機自動開啟一次，同時只允許一個人進入；
4、當檢測結果超標，將發出報警聲音，閘機不開啟；重新進行靜電消除步驟直到檢測通過。
5、下班時員工刷卡后，閘機自動開啟即可離開；
6、有外來人員參觀時由車間管理人員刷卡，閘機自動開啟，直接進入；出來時也刷卡，然后閘機自動開啟，離開。
7、防靜電系統配合軟件具有實時顯示、記錄所有事件數據如刷卡日期時間、測試結果等功能；所有進出記錄實時傳送給計算機，可在管理中心電腦中立即顯示。帶高亮度倍光
LCD顯示屏功能的刷卡系統；測試未通過時可實時顯示是卡片錯誤、時間區錯誤、假日管
制及手、腳錯誤，以便提醒員工知道測試錯誤內容做出相應處理。
8、可同時管理多臺靜電測試門禁系統，可透過TCP/IP網絡方式管理。
可作人員權限群組分類，可實時監控或批次管理，操作及管理簡便。
可顯示每天員工的測試結果并記錄在文件中，測試查詢結果可以保存、分析利用。
能顯示測試結果，能記錄錯誤原因是手環未過、左鞋未過、右鞋未過、非法卡、時區錯誤或開門太久等錯誤原因，并且顯示部門、門號、卡號、工號、姓名等資料。
能依據各種條件查詢依月份、日期、部門、個人或各式錯誤原因等多種條件化查詢做出多功能靜電門禁管理報表。
具備轉Excel人員數據表程序，可將現有的人員資料表直接導入ESD軟件中。
進出數據可以自行定義字段、符號及長度之文本格式供ERP或HR或薪資軟件應用。
可選同時具有考勤管理軟件，防靜電刷卡記錄可直接做考勤管理。
可選客制化與HR或考勤薪資系統連動更新權限功能。
