項目背景需求：1.概述
1.1目的：新建固體制劑車間，為加強人員和環境防護，在人流出口處增加一個水淋室，以減少細胞毒性物料擴散。
1.2介紹：人員進入水淋室，水淋室自動感應噴淋水霧，潤濕工作服上粘附的粉塵，避免脫衣過程引起物料飛揚對人員和環境的影響。
2.設備供應商能力的要求
設備供應商應為專業制造不銹鋼產品廠家，有較成熟的制作風淋室經驗。
3.設備的技術要求
3.1材質要求：主體采用304不銹鋼。
3.2表面處理：經機械拋光處理，目測不得出現明顯凹凸不平和加工機械痕跡。
3.3尺寸：房間尺寸為2000mm（有門）*1600mm和1800mm（有門）*1800mm，水淋室應和此房間相適應，水淋室高度為2200mm。
3.4采用壓縮空氣為動力源；水淋室配潔凈照明燈，使照度達到400勒克斯。
3.5配1個小型約50L的水箱，水箱和控制部件位于水淋室的左側或右側，留有檢修和定期加水通道。
3.6自動感應噴霧，人進入水淋室門關閉后自動噴淋水霧，人離開水淋室后自動停止。
4.技術資料及圖紙
提供產品合格證和使用說明書；提供304不銹鋼材料的材質證明。
5.工廠驗收及現場安裝測試要求
設備進廠后由供應商派人到工廠和我方一起按合同條款開箱驗收，驗收合格后供應商負責現場安裝調試，調試好后我方測試驗收。
6.售后服務
6.1維修的及時性
有較完善的售后服務體系，應在接到報修電話后48小時內派人員到達現場并解決問題。
6.2質量負責期限
保修期為1年，在保修期內若設備出現故障，如是供應商的原因應免費維修。

凈化工作原理

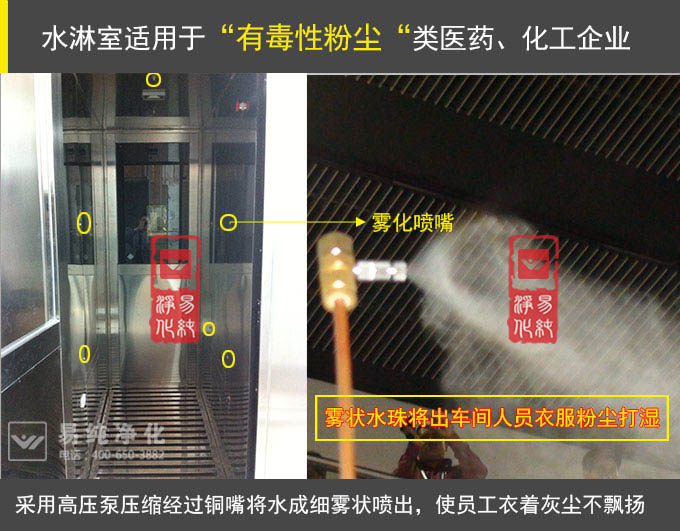

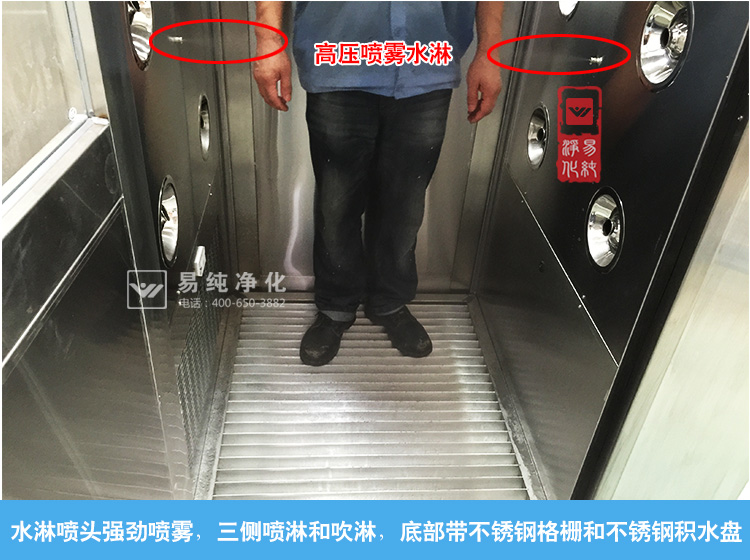

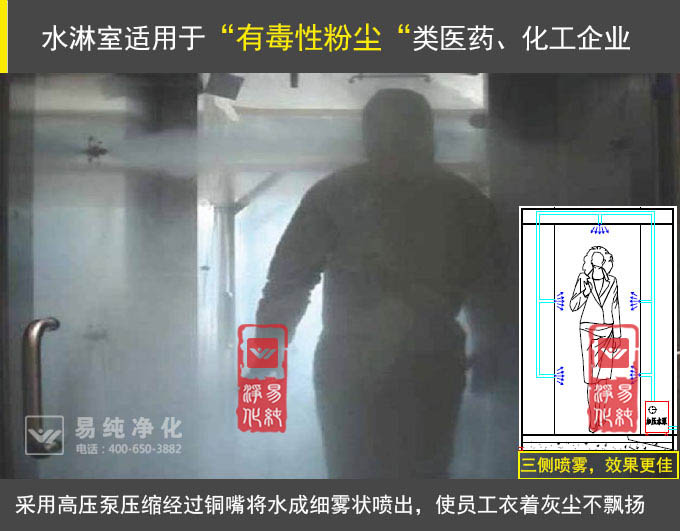

噴淋室內的霧化裝置會形成低紊流的濕霧，能把污染工作服的原料藥粉塵微顆粒包覆，不斷凝聚成大的物料顆粒。
大顆粒物料周圍的高速空氣流(≥25m/s)會阻止塵粒接觸液滴，而微顆粒的小霧滴很容易使微粉塵顆粒凝聚。
大顆粒的物料經高速氣流(≥25m/s)吹落沉淀于過濾器表面或贓物收集盤內。
為實現此目的最好產生5~10um 的液滴并迅速達到空氣飽和。潤濕所有表面并在衣物上形成水珠。隨著時間的延長水珠慢慢增大直至從衣物上輕輕滾下。

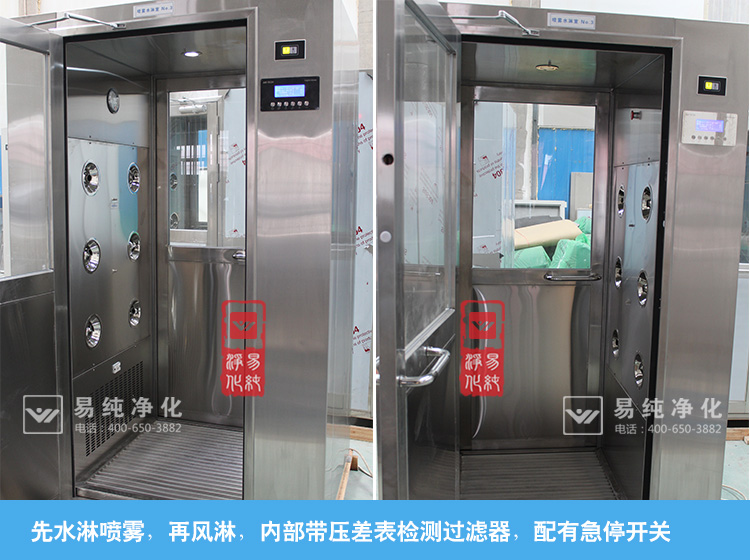

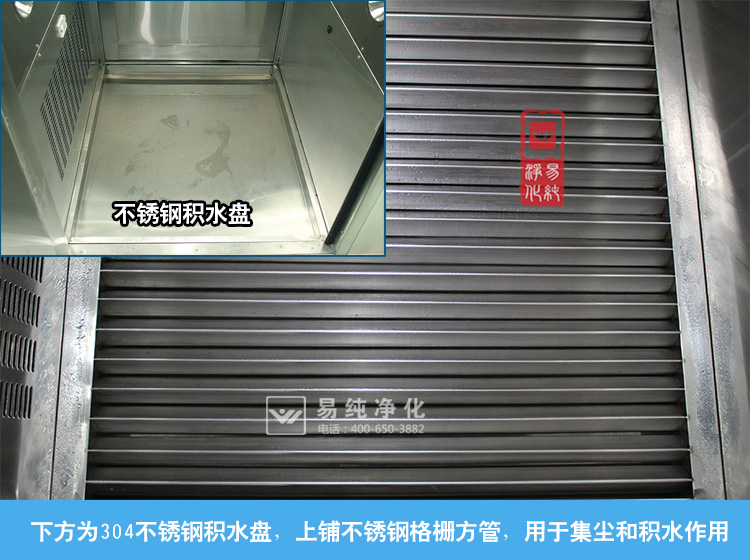

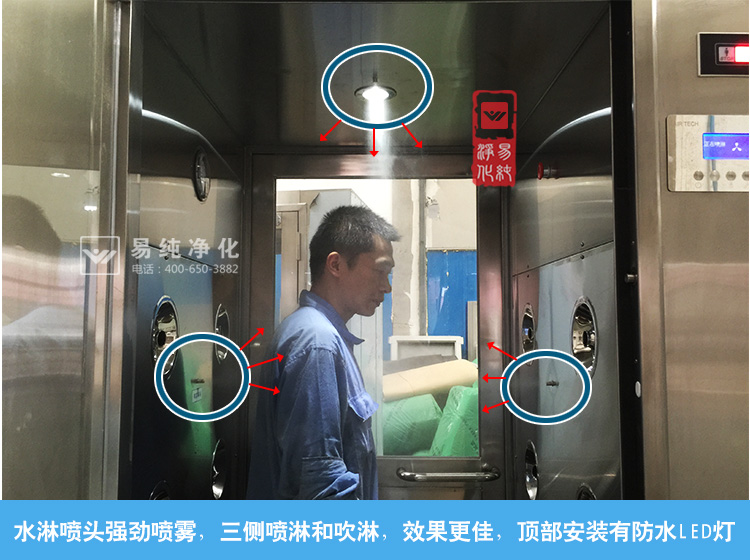

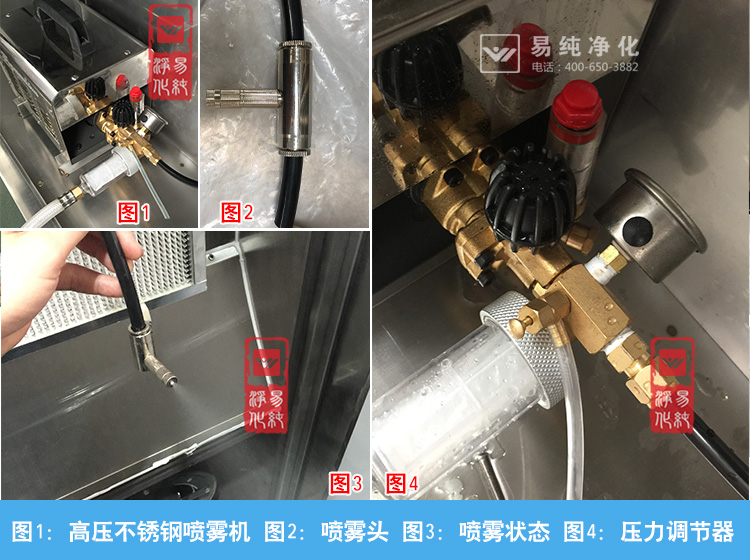

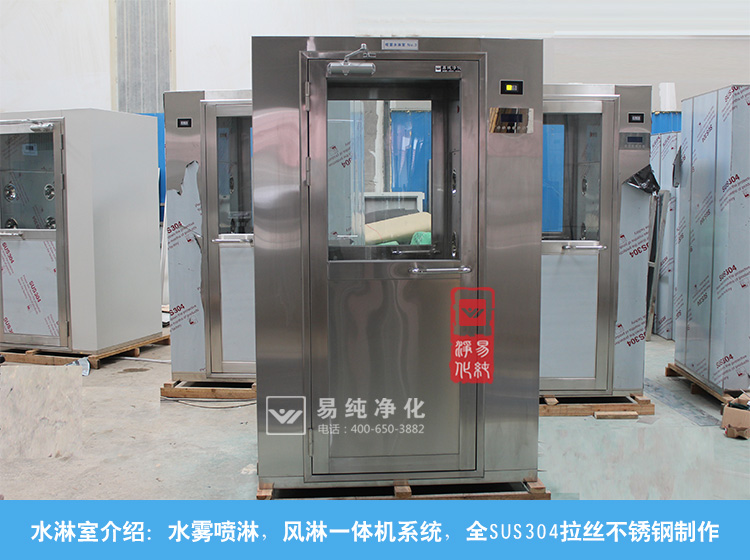

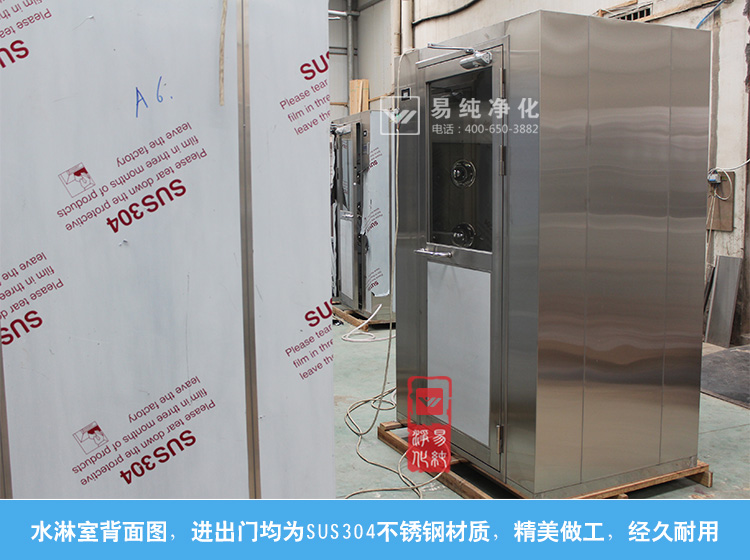

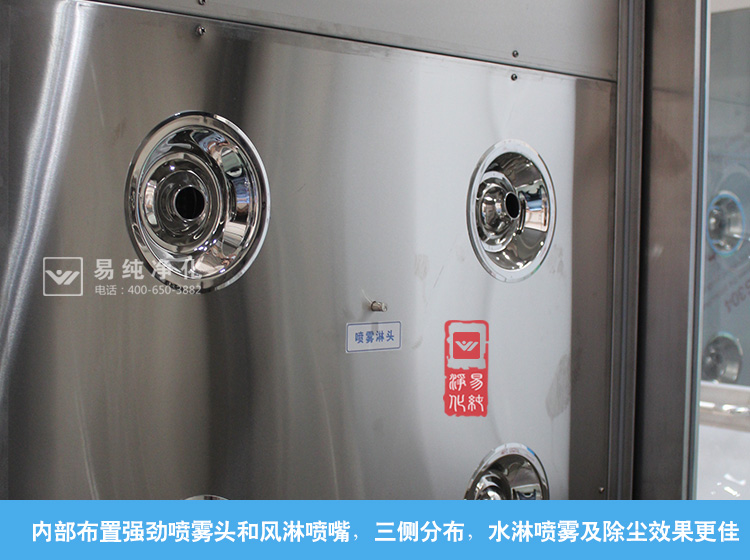

噴霧水淋室、風淋室一體機實拍圖例展示：

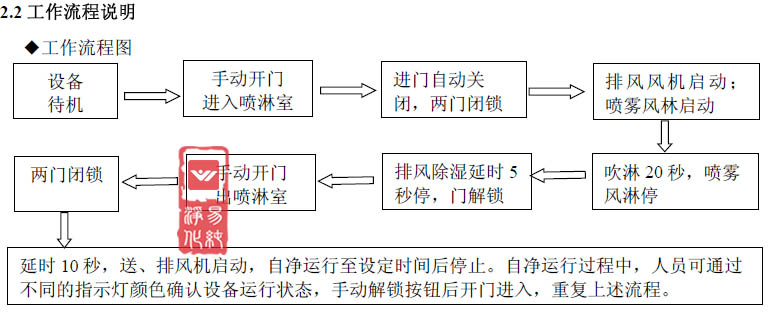

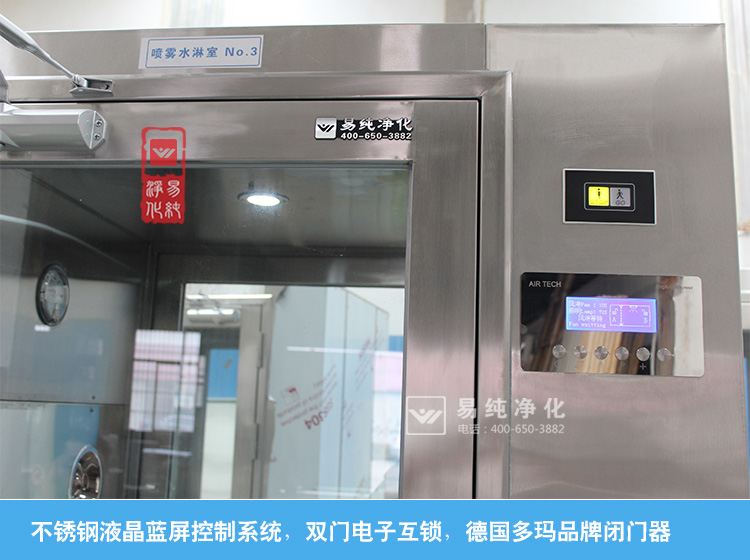

 水淋風淋一體機工作流程：1、人員進入，感應啟動噴霧水淋，時間可調；2、水淋吹完進入等待緩沖時間，時間可調味；3、緩沖時間到后開始啟動風淋，風淋時間可調；在水淋和噴淋過程中，雙門全程聯鎖無法打開，保證人員進行強制吹淋。同時為防止突發情況發生下人員緊急逃生，水淋機內部設置了急停按鈕，可用于人員緊急逃生之用
